概述 VKL092Q 是一个点阵式存储映射的/&'驱动器，可支持最 大 92 点（23ESG*4COM）的 LCD 屏。单片机可通过 12C 接 口配置显示参数和读写显示数据，可配置种功耗模式，也 可通过关显示进入省电模式。其高抗干扰，超低功耗的特 性适用于水电气表以及工控仪表类产品。Z116+48

• 工作电压 2.5-5.5V

• 内置 32 kHz RC 振荡器

• 偏置电压（BIAS）可配置为 1/2、1/3

• COM 周期（DUTY）为 1/4

• 帧频 80Hz/71Hz/64Hz/53Hz 可调

• 省电模式（通过关显示进入）

• 可配置 4 种功耗模式

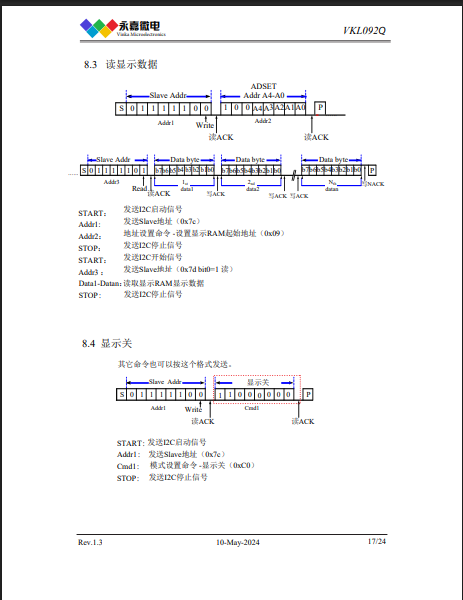

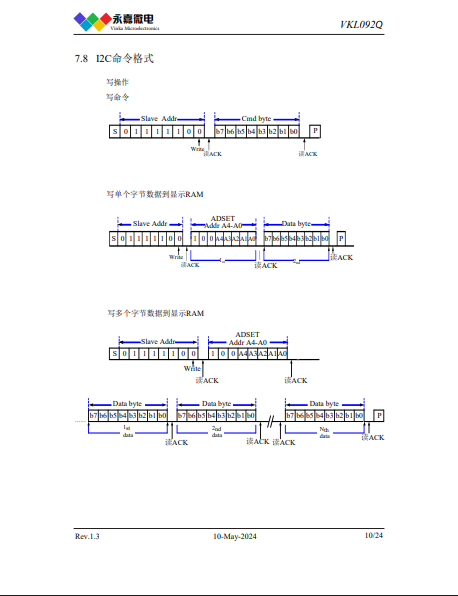

• I2C 通信接口

• 显示模式 23x4

• 3 种显示整体闪烁频率

• 软件配置 LCD 显示参数

• 读写显示数据地址自动加 1

• VLCD 脚提供 LCD 驱动电压（≤VDD）

• 内置上电复位电路 (POR)

• 超低功耗、高抗干扰

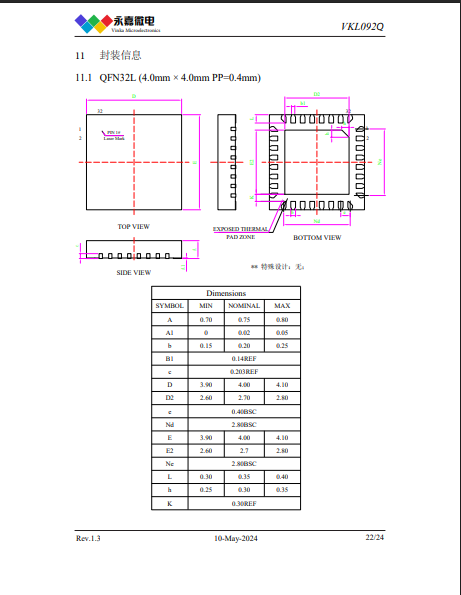

• 封装 QFN32L(4.0mm x 4.0mm PP=0.4mm)

三，应用领域 • 面板手表 • 医疗仪器

高抗干扰 LCD 液晶控制器及驱动系列:

VK1C21A  2.4～5.2V  32seg*4com  偏置电压 1/2 1/3  3 线/4 线通讯接口 SSOP48；DICE/DIE 裸片 (绑定 COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗

VK1C21B  2.4～5.2V  32seg*4com  偏置电压 1/2 1/3  3 线/4 线通讯接口 LQFP48；DICE/DIE 裸片 (绑定 COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗

VK1C21C  2.4～5.2V  32seg*4com  偏置电压 1/2 1/3  3 线通讯接口 LQFP44；DICE/DIE 裸片 (绑定 COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗

VK1C21D  2.4～5.2V  18seg*4com  偏置电压 1/2 1/3  3 线通讯接口 SOP28 高抗干扰/抗噪/低功耗

VK1C21DA  2.4～5.2V  18seg*4com  偏置电压 1/2 1/3  3 线通讯接口 SSOP28 高抗干扰/抗噪/低功耗

VK1C21E   2.4～5.2V  14seg*4com  偏置电压 1/2 1/3  3 线通讯接口 SOP24 高抗干扰/抗噪/低功耗

VK1C21EA 2.4～5.2V  14seg*4com  偏置电压 1/2 1/3  3 线通讯接口 SSOP24 高抗干扰/抗噪/低功耗 ——————————————————————————————————————————————————— VK2C21A  2.4～5.5V  20seg*4com 16*8  偏置电压 1/3 1/4  I2C 通讯接口 SOP28；DICE/DIE 裸片 (绑定 COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗

VK2C21AA  2.4～5.5V  20seg*4com 16*8  偏置电压 1/3 1/4  I2C 通讯接口 SSOP28；DICE/DIE 裸片 (绑定 COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗

VK2C21B  2.4～5.5V  16seg*4com 12*8  偏置电压 1/3 1/4  I2C 通讯接口  SOP24；DICE/DIE 裸片 (绑定 COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗

VK2C21BA  2.4～5.5V  16seg*4com 12*8  偏置电压 1/3 1/4  I2C 通讯接口  SSOP24；DICE/DIE 裸片 (绑定 COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗

VK2C21C  2.4～5.5V  12seg*4com 8*8  偏置电压 1/3 1/4  I2C 通讯接口  SOP20；DICE/DIE 裸片 (绑定 COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗

VK2C21D  2.4～5.5V  8seg*4com  4*8  偏置电压 1/3 1/4  I2C 通讯接口  NSOP16；DICE/DIE 裸片 (绑定 COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗

VK2C22A  2.4～5.5V 44seg*4com     偏置电压 1/2 1/3  I2C 通讯接口  LQFP52；DICE/DIE 裸片 (绑定 COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗

VK2C22B  2.4～5.5V  40seg*4com     偏置电压 1/2 1/3  I2C 通讯接口  LQFP48；DICE/DIE 裸片 (绑定 COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗

VK2C23A  2.4～5.5V  56seg*4com 52*8 偏置电压 1/3 1/4  I2C 通讯接口  LQFP64；DICE/DIE 裸片 (绑定 COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗

VK2C23B  2.4～5.5V  36seg*8com     偏置电压 1/3 1/4 I2C 通讯接口  LQFP48；DICE/DIE 裸片 (绑定 COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗

VK2C24A  2.4～5.5V  72seg*4com 68*8 60*16  偏置电压 1/3 1/4 1/5  I2C 通讯接口 LQFP80；DICE/DIE 裸片 (绑定 COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗 VK2C24B  2.4～5.5V  56seg*4com 52*8 44*16  偏置电压 1/3 1/4 1/5  I2C 通讯接口 LQFP64；DICE/DIE 裸片 (绑定 COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗 —————————————————————————————————————————————————— 超低功耗 LCD 液晶控制器及驱动系列:

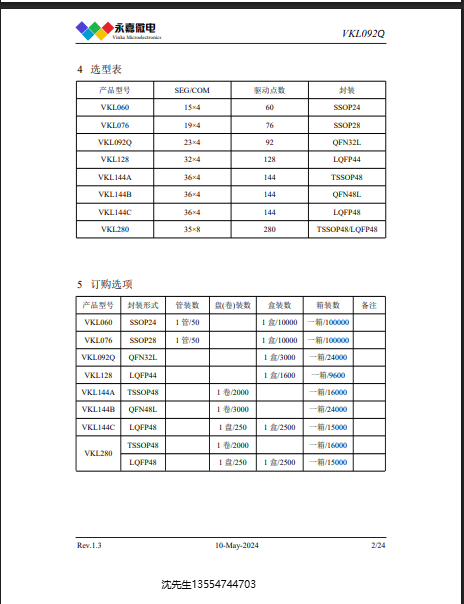

VKL060   2.5～5.5V 15seg*4com  偏置电压 1/2 1/3  I2C 通讯接口 SSOP24 超低功耗/抗干扰

VKL076   2.5～5.5V 19seg*4com  偏置电压 1/2 1/3  I2C 通讯接口 SSOP28 超低功耗/抗干扰

VKL128   2.5～5.5V 32seg*4com  偏置电压 1/2 1/3  I2C 通讯接口 LQFP44 超低功耗/抗干扰

VKL144A  2.5～5.5V 36seg*4com  偏置电压 1/2 1/3  I2C 通讯接口 TSSOP48 超低功耗/抗干扰

VKL144B  2.5～5.5V 36seg*4com  偏置电压 1/2 1/3  I2C 通讯接口 QFN48(6*6 超小体积) 超低功耗/抗干扰 ——————————————————————————————————————————————————
