一．概述 VK1625 是一个点阵式存储映射的 LCD 驱动器，可支持最大 512 点（64EGx8COM）的 LCD 屏。单片机可通过 3/4 线串行接口配 置显示参数和发送显示数据，也可通过指令进入省电模式 Z113+216

特点  • 工作电压 2.4-5.2V

• 内置 32 kHz RC 振荡器（上电默认）

• 可外接 32kHz 时钟源或 32.768KHz 晶体振荡器

• 偏置电压（BIAS）固定为 1/4

• COM 周期（DUTY）固定为 1/8

• 内置显示 RAM 为 64x8 位

• 蜂鸣器频率可配置为 2kHz、4kHz

• 省电模式（通过关显示和关振荡器进入）

• 时基和看门狗共用 1 个时钟源，可配置 8 种频率

• 时基或看门狗溢出信号输出脚为/IRQ 脚 (开漏)

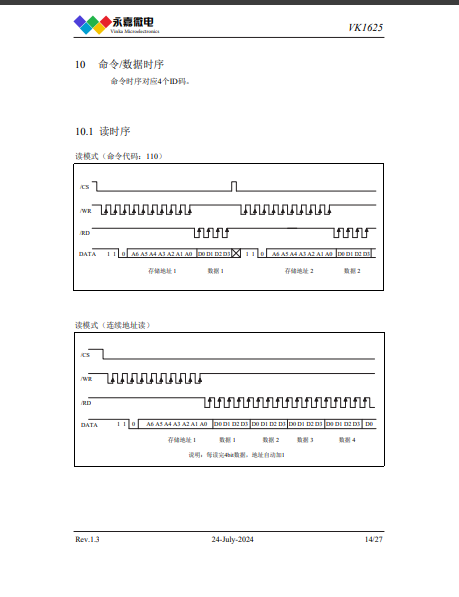

• 3/4 线串行接口

• 软件配置 LCD 显示参数

• 写命令和读写数据 2 种命令格式

• 读写显示数据地址自动加 1

• VLCD 脚提供 LCD 驱动电压（<VDD）

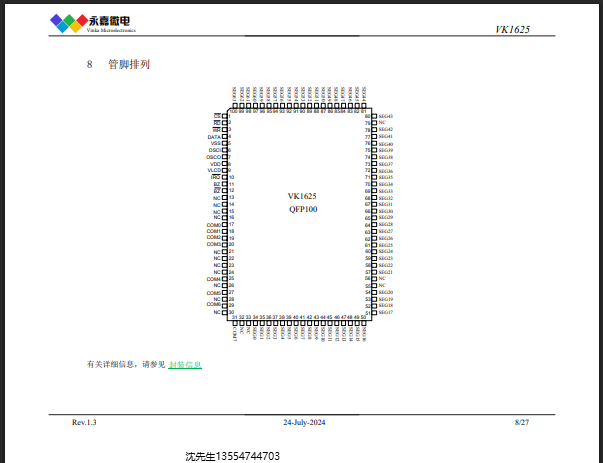

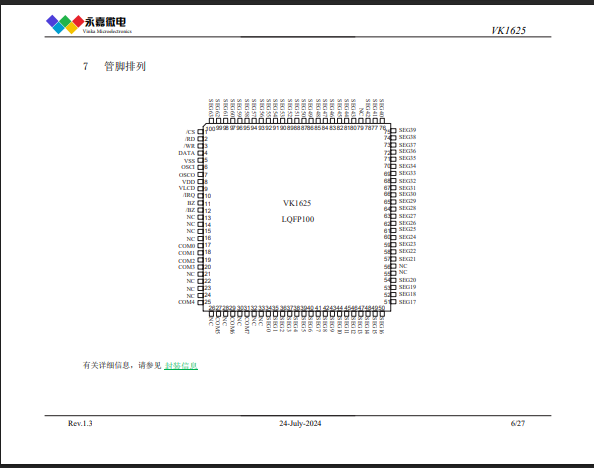

• 封装 LQFP100(14.0mm×14.0mm PP=0.5mm) QFP100(20.0mm×14.0mm PP=0.65mm) DICE COG 三、应用领域 • 计数器 • 家用电器 • 仪器表盘

LCD 驱动、液晶显示 IC、LCD 显示、液晶显示、显示 LCD、段码液晶屏驱动、LCD 液晶显示、段码屏 LCD 驱动、LCD 显示驱动芯片、LCD 显示驱动 IC、液晶驱动原厂、LCD 屏驱动、液晶屏驱动、驱动 LCD、驱动液晶、LCD 驱动控制器、液晶显示驱动原厂、段码 LCD 驱动、液晶段码屏驱动、液晶显示驱动芯片、点阵式液晶显示驱动、点阵式液晶显示 IC、液晶驱动 IC、液晶驱动芯片、LCD 芯片、液晶芯片、液晶驱动控制器、液晶 IC、段码驱动显示 IC、笔段式液晶驱动、LCD 液晶显示驱动、液晶 LCD 显示驱动、段码屏驱动厂家、段码驱动 IC、段码驱动芯片、段码屏显 IC、

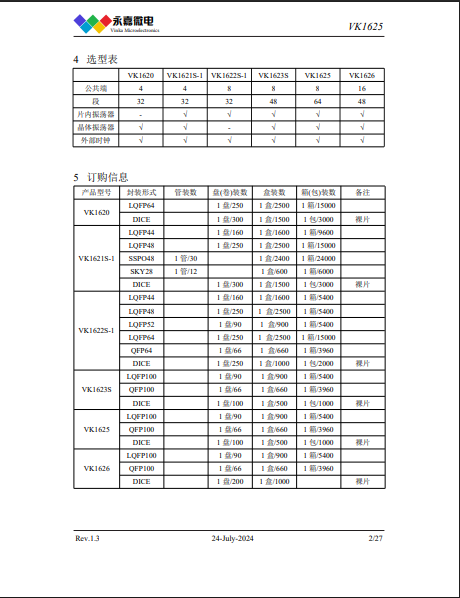

RAM 映射 LCD 控制器和驱动器系列： VK1024B  2.4V～5.2V   6seg*4com  6*3   6*2    偏置电压 1/2 1/3   S0P16 省电模式

VK1056B  2.4V～5.2V   14seg*4com 14*3  14*2   偏置电压 1/2 1/3   SOP24 省电模式

VK1056C  2.4V～5.2V   14seg*4com 14*3  14*2   偏置电压 1/2 1/3   SSOP24 省电模式

VK1072B  2.4V～5.2V   18seg*4com 18*3  18*2   偏置电压 1/2 1/3   SOP28 省电模式

VK1072C  2.4V～5.2V   18seg*4com  18*3  18*2  偏置电压 1/2 1/3   SOP28 省电模式

VK1072D  2.4V～5.2V   18seg*4com  18*3  18*2   偏置电压 1/2 1/3   SSOP28 省电模式

VK1088B  2.4V～5.2V   22seg*4com  22*3  22*2   偏置电压 1/2 1/3 QFN32（4*4mm PP=0.4mm）超小体积

VK1128C 2.4V～5.2V  32seg*4com 32*3 32*2 偏置电压 1/2 1/3 QFN48 (5*5mm PP=0.35mm) 超小体积

VK0192M  2.4V～5.2V   24seg*8com          偏置电压 1/4     LQFP44 省电模式

VK0256   2.4V～5.2V   32seg*8com          偏置电压 1/4     QFP64 省电模式

VK0256B  2.4V～5.2V   32seg*8com          偏置电压 1/4     LQFP64 省电模式

VK0256C  2.4V～5.2V   32seg*8com          偏置电压 1/4     LQFP52 省电模式

VK0384   2.4V～5.2V 48seg*8com          偏置电压 1/4     LQFP64 省电模式

VK1621 2.4V～5.2V   32seg*4com 32*3 32*2  偏置电压 1/2 1/3  LQFP44(QFP44 正方形)/LQFP48/SSOP48/SDIP28；DICE/DIE 裸片 (绑定 COB)；COG(绑定玻璃) 省电模式

VK1622  2.4V～5.2V   32seg*8com          偏置电压 1/4 LQFP44/LQFP48/LQFP52/LQFP64/QFP64；DICE/DIE 裸片 (绑定 COB)；COG(绑定玻璃) 省电模式

VK1623   2.4V～5.2V   48seg*8com          偏置电压 1/4     LQFP100/QFP100；DICE/DIE 裸片 (绑定 COB)；COG(绑定玻璃) 省电模式

VK1625   2.4V～5.2V   64seg*8com          偏置电压 1/4    LQFP100/QFP100；DICE/DIE

裸片 (绑定 COB)；COG(绑定玻璃) 省电模式 VK1626   2.4V～5.2V   48seg*16com          偏置电压 1/5    LQFP100/QFP100；DICE/DIE 裸片 (绑定 COB) 省电模式 —————————————————————————————————————————————————— LCD 显示 IC、笔段式 LCD 驱动、LCD 显示芯片、段码屏显示 IC、段码屏显示芯片、LCD 段码液晶驱动、段码 LCD 液晶驱动、段码驱动原厂、液晶显示芯片、段式液晶驱动、段码显示 IC、LCD 液晶屏驱动、笔段 LCD 驱动、LCD 段码屏驱动、液晶屏驱动 IC、液晶屏驱动芯片、液晶段码 LCD 驱动、液晶 LCD 段码驱动、LCD 驱动器、液晶驱动电路、LCD 驱动 IC、断码 LCD 驱动、段码屏驱动原厂、LCD 驱动厂家、LCD 屏驱动 IC、点阵式 LCD 驱动、LCD 屏驱动芯片、点阵段码屏驱动、点阵液晶屏驱动、段码液晶驱动芯片、段码屏驱动、LCD 驱动原厂、LCD 驱动芯片、LCD 段码驱动、LCD 液晶驱动、液晶驱动 IC 原厂、液晶显示驱动 IC、点阵 LCD 驱动、段式 LCD 驱动、LCD 显示驱动、液晶显示驱动、段码液晶驱动
